Terbium Gallium Garnet Magneto Optical TGG Crystal High Laser Damage Threshold

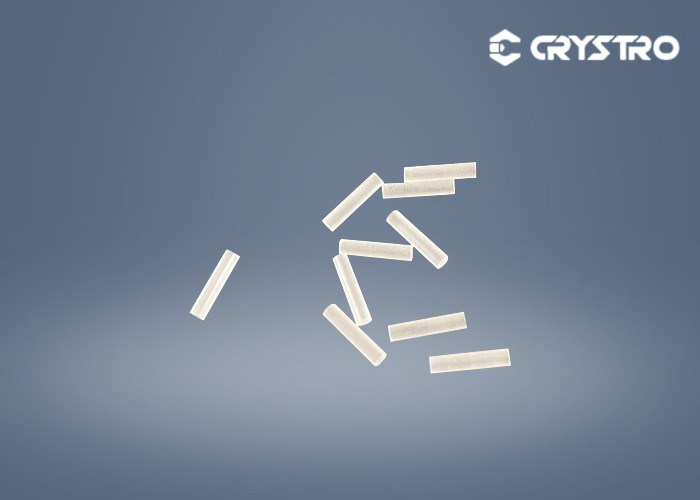

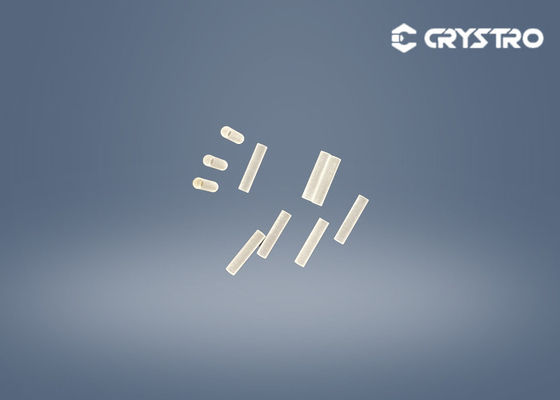

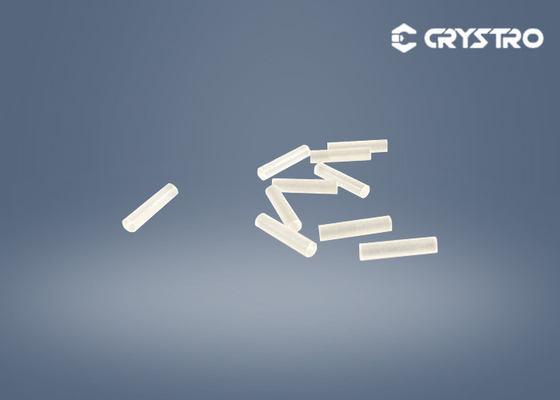

Magnetisch-optische Materiële Dia 2.15*9.8mm TGG-Kristallen

Inleiding:

Terbium de Galliumgranaat (TGG) is een soort synthetische granaat, een magnetisch-optisch kristal met een hoog niveau van warmtegeleidingsvermogen voor de rotators en de isolatoren van Faraday. Het kan in optische isolatoren voor lasersystemen, in optische verspreiders voor vezel optische systemen, in optische modulators, en in stroom en magnetisch veldsensoren worden gebruikt.

De rotator van Faraday is samengesteld uit een TGG-kristalstaaf en een speciaal ontworpen magneet. De polarisatierichting van de straal die door het magnetisch-optische materiaal overgaan zal onder de actie van een magnetisch veld worden doen afwijken, en zijn afbuigingsrichting is slechts verwant met de richting van het magnetische veld en heeft niets met de richting van straalpropagatie te doen. De optische isolator bestaat uit een 45 afbuigings optische rotator en een paar geschikt geplaatste polarisators. Het staat de lichtstraal toe om in slechts één richting over te gaan en blokkeert de lichtstraal van zich het verspreiden in de tegenovergestelde richting.

De specificatie van Crystrotgg staven:

Wij kunnen aangepaste TGG-kristalgrootte op uw verzoek aanbieden.

Hoofdlijnen:

• De grote Diameter van Grootteboule: tot 4“
• Typische uitstervenverhouding: >35 Hoogwaardig dB: >40 dB
• Verdetconstante 40 rad/T/m bij 1064 NM
• R.i. 1.95 bij 1064 NM

Hoofdvoordelen:

1. Grote Verdet-Constante: 35 Rad t-1m-1

2. Lage Optische Verliezen: <0>

3. Hoog warmtegeleidingsvermogen: 7.4W m-1K-1

4. De hoge drempel van de laserschade: >1GW/cm2
