Terbium van de de Isolatormagneetontsteking van de Galliumgranaat TGG Faraday het Optische Kristal

Terbium van de de Isolatormagneetontsteking van de Galliumgranaat TGG Faraday het Optische Kristal

Inleiding:

Het enige kristal van TGG is het beste magnetisch-optische materiaal voor het maken van de rotators en de isolatoren van Faraday, en de toepasselijke golflengte is 400~1100 NM (exclusief 470 500 NM). De rotator van Faraday is samengesteld uit een TGG-kristalstaaf en een speciaal ontworpen magneet. De polarisatierichting van de straal die door het magnetisch-optische materiaal overgaan zal onder de actie van een magnetisch veld worden doen afwijken, en zijn afbuigingsrichting is slechts verwant met de richting van het magnetische veld en heeft niets met de richting van straalpropagatie te doen. De optische isolator bestaat uit een 45 afbuigings optische rotator en een paar geschikt geplaatste polarisators. Het staat de lichtstraal toe om in slechts één richting over te gaan en blokkeert de lichtstraal van zich het verspreiden in de tegenovergestelde richting.

Productparameters:

Hoofdlijnen:

• De grote Diameter van Grootteboule: tot 4 Duim
• Typische uitstervenverhouding: >35 Hoogwaardig dB: >40 dB
• Verdetconstante 40 rad/T/m bij 1064 NM
• R.i. 1.95 bij 1064 NM

Hoofdvoordelen:

1. Grote Verdet-Constante: 35 Rad t-1m-1

2. Lage Optische Verliezen: <0>

3. Hoog warmtegeleidingsvermogen: 7.4W m-1K-1

4. De hoge drempel van de laserschade: >1GW/cm

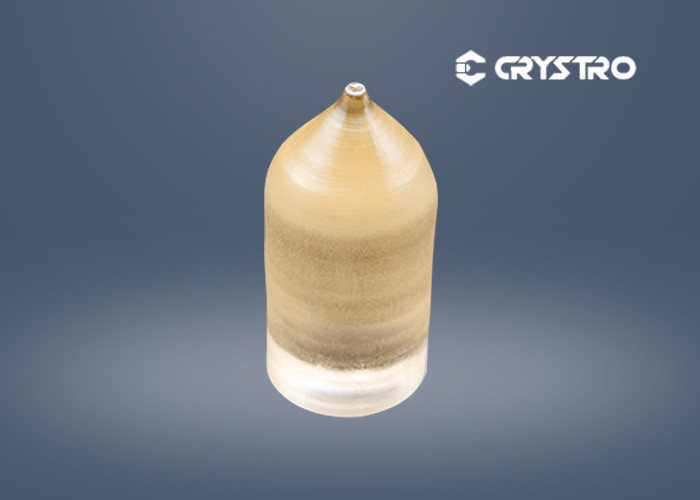

Productbeeld:
